對企業而言，如何查出不良產品產生的原因，高效地生產優質的產品是一件不容易的事。在產品質量控制、流程過程控制方面，通過建立“QC工程圖”，能讓組織花最少的時間，做出滿足客戶需求的產品。

什么是QC工程圖？

"QC工程圖"描述的是從原材料到最終成品的品質控制過程，是依據客戶的需求來制造滿足其需求產品的一種輔助工具。它對設計及篩選提供了一種結構性的方法，同時對整個系統實施能增加附加價值的控制方法。

在QC工程圖的每個步驟中，可以填寫的項目是有限的，要求以簡潔易懂的形式表達出來。“QC工程圖”無法取代作業標準書，“QC工程圖”所扮演的，只是整體品質程序里的一個整合的部分。

QC工程圖如何制作

制作QC工程圖是品質計劃中最為重要的一個部分，QC工程圖是一份敘述如何管制各種零件與制程的系統書面說明。

QC工程圖應將包括進料、制程、出貨以及定期性檢驗各個階段所需采取的措施，加以詳細地說明，以確保制程所有各階段的產出均在控制中。

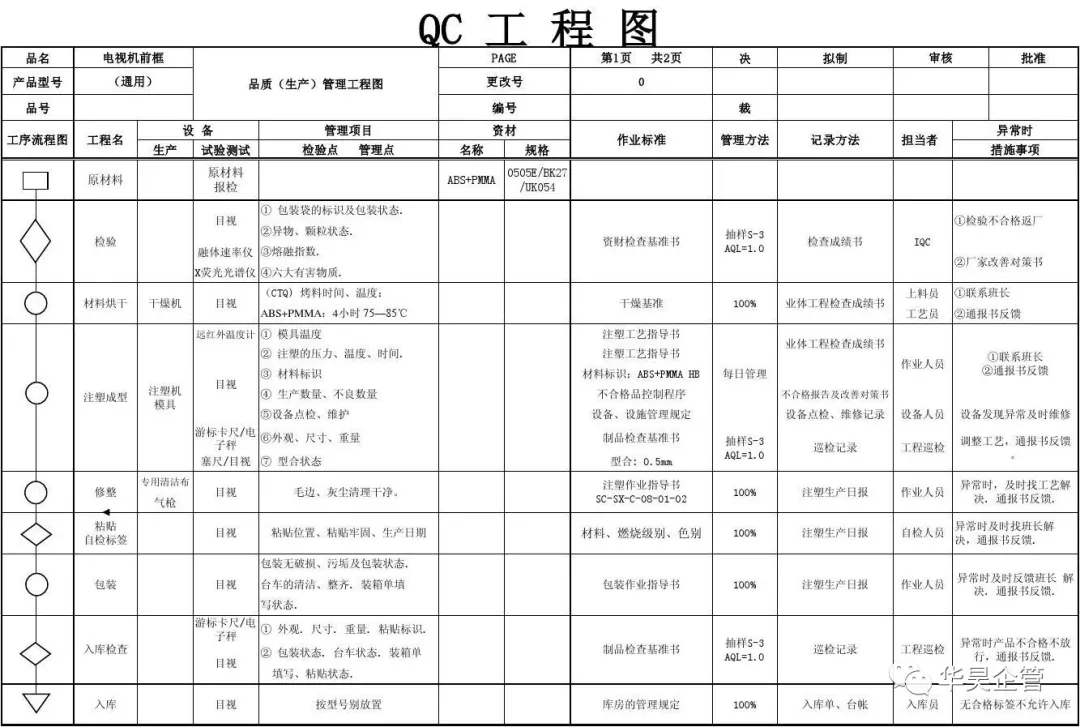

下圖為QC工程圖示例

一般流程如下

1、確認對象

“QC工程圖”是針對某一個產品、還是某一個客戶。確認表頭的客戶名稱，產品信息，及版本相關信息。

2、確認監控項目

確認監控項目的表頭信息，一般是簡易流程圖、負責的部門、工序名稱、核查項目、依據標準文件、工具、檢查頻率、作業人員、記錄表單及編號、不合格品的處理方法等。

3、確認產品流程

確認產品從進料到生產做出貨的流程，流程圖有相應的符號表示。

4、確認工序

確認負責的部門、工序名稱、核查項目、依據標準文件、工具、檢查頻率、作業人員。

5、確認工序的記錄編號

確認工序的記錄表單及表單的編號，確認不良品的處理方法。這步是比例重要，每個工序都要有相應的表單及不良品的處理方法。
